Blindados de la GNB

Mensaje por nick7777 el Mar 25 Feb 2014 - 22:48

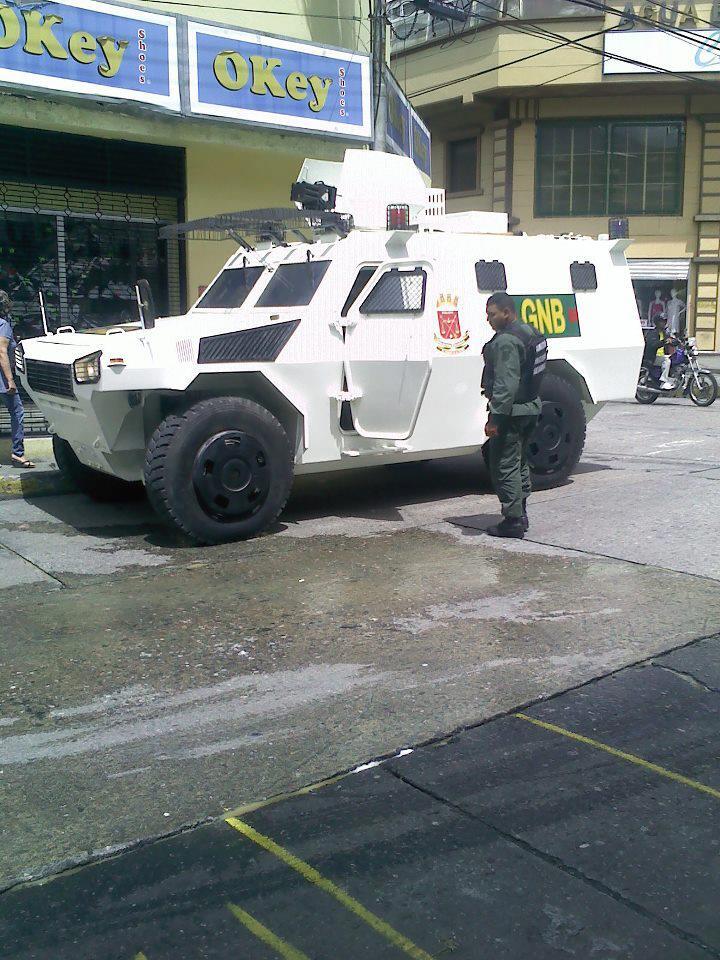

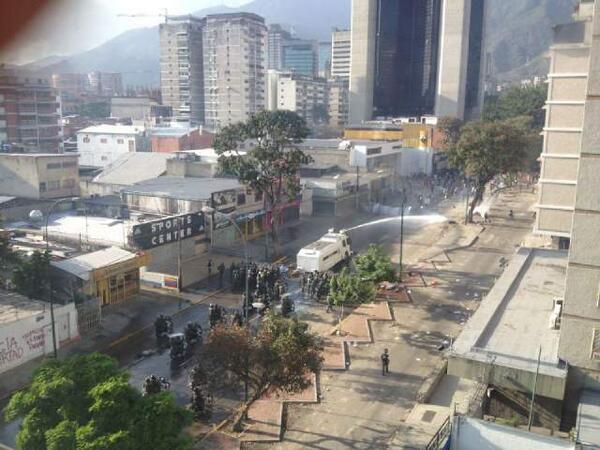

Hilo para abundar acerca del material blindado de la Guardia Nacional Bolivariana:




Fotografía tomada de INFODEFENSA.créditos a su autor.



Fotografía tomada de twicsy,créditos a su autor.
avatar
nick7777

Mensajes : 6024
Fecha de inscripción : 24/02/2014
Localización : justo donde debo

Volver arriba Ir abajo

Re: Blindados de la GNB

Mensaje por nick7777 el Sáb 1 Mar 2014 - 2:08

Data del Carro Blindado VN4

Fabricante: NORINCO China North Industries Corp.

Carro ligero mmultirol ideado para fuerzas de reacción rápida, policiales, misiones de paz y misiones anti-terrorismo. El vehículo puede ser equipado en diversas configuraciones. De suspensión independiente, velocidad máxima de 115 km/h, capacidad off-road 4×4, aire acondicionado, la cabina está blindada con suficiente protección contra armamento de pequeño calibre y fragmentos de munición mayor. Entre las opciones disponibles destacan un sistema de comunicaciones, sistema central de inflación de llantas, dispositivo de visión nocturna para el conductor, GPS, protección NBQ, puede transportar a 8 soldados aparte de los miembros de la tripulación, ratio potencia/peso es de 24,5 HP/Ton, largo de 5,4 metros, ancho de 2,4 metros, altura de 2,05 metros y distancia al suelo de 380 mm. Capacidad para desplazarse 700 kilómetros sin reabastecimiento.

http://maquina-de-combate.com/blog/guardia-nacional-de-venezuela-recibe-50-vehiculos-blindados-norinco-vn4/
avatar
nick7777

Mensajes : 6024
Fecha de inscripción : 24/02/2014
Localización : justo donde debo

Volver arriba Ir abajo

Re: Blindados de la GNB

Mensaje por nick7777 el Sáb 1 Mar 2014 - 2:28

El vehículo blindado Fiat Oto Melara 6614, por su versatilidad, velocidad y capacidad de maniobra uno de los más modernos aliados de las técnicas de combate actuales. Producido en los últimos años por dos prestigiosas firmas italianas. Producto de una larga y fecunda experiencia que ha recogido Fiat en el diseño y fabricaciónde vehiculos militares y de la firma italiana especializada en armamentos Oto Melara, de gran trayactoria en ese ramo ha surgido el carro blindado para transporte de tropas denominado 6614. Ese vehículo, de elevada movilidad y excelentes prestaciones por cualquier tipo de terreno, dotado de un motor diesel de 4 tiempos de gran economía y fácil mantenimiento, se encuentra actualmente en servicio en la Fuerza Aérea Argentina entre otros ejércitos del mundo, que lo consideran un elemento valiosísimo dentro de las teorías de la guerra moderna.

Muchas son las funciones que puede cumplir esta unidad, desde el transporte de personal o materiales, ambulancia blindada puesto de mando móvil o comunicaciones, hasta carro de exploración de escuadrones de tiradores blindados, con capacidad para alojar en su interior a 11 hombres con equipo completo (conductor, jefe de carro, ametralladorista y 5 tiradores).

Características principales

El Fiat Oto Melara 6614 presunta un casco de forma poliedrica confeccionado en acero antiproyectiles de un espesor de 8 mm, diseño geométrico que brinda a las paredes laterales una inclinación que reduce notablemente el impacto de los proyectiles y las esquirlas de metralla sobre el vehiculo. El espacio destinado al transporte del personal esta, equipado con 10 asientos plegadizos que se rebaten para alojar cargas o municiones.




Los laterales del vehículo presenta troneras (cuatro laterales y dos posteriores) que permiten el tiro desde el interior y mirillas de observación provistas de cristal blindado, tanto las mirillas como las troneras están dotadas de tapas de apertura y cierre rápidos que permiten al tirador observar y disparar sin abandonar su asiento. La torreta de tiro o mando de un giro de 360° y la constituye una casamata estándar del tipo M 113 APC dc forma de cúpula y con 5 periscopios, que aloja en su interior una ametralladora calíbre 50 ó similar. De algunos vehiculos se ha reemplazado este tipo de torreta por casamatas especiales para armas tales como ametralladoras dobles, morteros de retrocarga, cañones de alma lisa y lanzacohetes. Una rampa posterior abisagrada bajo el casco y dos puertas laterales permiten el rápido acceso y salida del personal aún en situaciones extremas, ya que estas operaciones se ven protegidas por la boca de fuego de la torreta y de la escotilla trasera superior. A esta larga lista se le deben sumar las grandes posibilidades de empleo en operaciones anfibias y aero o heliotransportadas.





Para las operaciones de tipo anfibio el vehículo no requiere ningún tipo de acondicionamiento previo ya que las condiciones de su casco así lo permiten. El desplazamiento por agua y Su maniobrabilidad está dado por sus cuatro ruedas que actúan como aspas debido al profundo dibujo de sus neumáticos y el movimiento de la dirección hace que también las ruedas delanteras sirvan de timón, en estas condiciones logra una velocidad de 4,5 kph.

El bajo peso del 6614 y sus prác­ticas dimensiones facilitan su transporte por helicópteros o aviones cargueros, pues dos vehículos de este tipo pueden ser perfectamente acondicionados en la bodega de un Hercules C-13O.Complementan todas estas caracteristicas la elevada velocidad de desplazamiento, que alcanza 100 kph, y la excelente maniobrabilidad en circulación urbana, similar a la de un vehículo corriente. Durante la marcha el conductor tiene una óptima visibilidad pués está sentado en posición erguida, mientras que en situación de combate mira a través de ventanas provistas de cristales antibalas. Cuenta además en su interior con un generador especial que permite la instalación de cualquier tipo de radioemisora o equipos especiales electrónicos, siendo muy amplio el interior del casco para alojarlos.







El esquema de colores es en verde claro con marcas de la Fuerza Aérea en negro o en dos tonos de marrones con marcar de la FAA en negro.

FICHA TECNICA
Largo total 5.800 mm
Ancho total 2.500 mm

Altura plano superior 1.780 mm
Franqueo bajo diferencial 370 mm
Distancia entre ejes 2.900 mm
Saliente anterior 1.660 mm
Saliente posterior 1.230 mm
Angulo anterior 40°
Angulo posterior 45°
Ancho trocha 1.960 mm
Peso en orden de marcha 7.000 kg
Peso sobre eje delantero 4.505 kg
Peso sobre eje trasero 2.950 kg
Peso dotación pertrechada 1.180kg
Carga útil total 1.500 kg
Peso total en combate 8.500 kg
Velocidad en horizontal + 100 kph

Autonomía (a 3/4 de velocidad) + 700 km
Radio de viraje mínimo 9m
Sistema contra incendios automático

Motor Fiat diesel de 4 tiempos
Ruedas neumáticas de seguridad fango-nieve tipo "run-flat"
Servodirección
Frenos neumohidráulicos
10 relaciones de marcha
Suspensión individual de doble amortiguación







avatar
nick7777

Mensajes : 6024
Fecha de inscripción : 24/02/2014
Localización : justo donde debo

Volver arriba Ir abajo

Re: Blindados de la GNB

Mensaje por Muerte el Jue 6 Mar 2014 - 15:02

Lo único malo del oto melara es que esa vaina esta hecho para enanos. me acuerdo que cuando me tenia que montar en una vaina de esas tenia que hacer de contorsionista.
avatar
Muerte

Mensajes : 521
Fecha de inscripción : 06/03/2014
Localización : 08°22′12″N 62°39′33″O

Volver arriba Ir abajo

Re: Blindados de la GNB

Mensaje por nick7777 el Vie 7 Mar 2014 - 16:56



** crédito a su autor.


WTC-1... Cool



 Laughing  Laughing

** FOTO posteada por el forista huntervzla en el foro hermano Venemil
avatar
nick7777

Mensajes : 6024
Fecha de inscripción : 24/02/2014
Localización : justo donde debo

Volver arriba Ir abajo

Re: Blindados de la GNB

Mensaje por zuhe el Sáb 5 Abr 2014 - 12:33

Saludos

El VN4 has dado muestra de ser muy útil en unos de sus escenarios de uso, unas imágenes para ilustrar:


_________________
"Los que pusimos el alma en la piedra, en el hierro, en la dura disciplina, allí vivimos sólo por amor y ya se sabe que nos desangramos cuando la estrella fue tergiversada por la luna sombría del eclipse.Ahora veréis qué somos y pensamos.Ahora veréis qué somos y seremos Somos la plata pura de tierra el verdadero mineral del hombre encarnamos el mar que continua : la fortificación de la esperanza un minuto de sombra no nos ciega con ninguna agonía moriremos"
Neftalí Reyes
avatar
zuhe

Mensajes : 1863
Fecha de inscripción : 01/03/2014

Volver arriba Ir abajo

Re: Blindados de la GNB

Mensaje por Invitado el Sáb 7 Jun 2014 - 21:03

Los Guarimberos les dieron con todo...Por ello
La Ministro informó sobre la adquisición de 243 vehículos antimotín para la Guardia Nacional Bolivariana, adquisición aprobada recientemente por el presidente Nicolás Maduro, para seguir fortaleciendo el equipamiento de las unidades militares.

Invitado
Invitado


Volver arriba Ir abajo

Re: Blindados de la GNB

Mensaje por nick7777 el Sáb 14 Jun 2014 - 13:58

DELTA074 escribió:Los Guarimberos les dieron con todo...Por ello
La Ministro informó sobre la adquisición de 243 vehículos antimotín para la Guardia Nacional Bolivariana, adquisición aprobada recientemente por el presidente Nicolás Maduro, para seguir fortaleciendo el equipamiento de las unidades militares.
¿Serán del mismo tipo u otro? scratch
avatar
nick7777

Mensajes : 6024
Fecha de inscripción : 24/02/2014
Localización : justo donde debo

Volver arriba Ir abajo

Re: Blindados de la GNB

Mensaje por Chaco el Lun 16 Jun 2014 - 16:48

Compatriota nick7777, particularmente creo que debían ser del mismo tipo ya comprados ya que al ser desplegados por los últimos acontecimientos nos quedamos cortos, como colocarle la torre del VN4 a los Tiuna de Orden Público, para así tener un buen numero, con las mejoras de la colocación de una pala para tumbar barricadas, como aspersores en el techo por lo de las bombas molotov.
avatar
Chaco
Moderador
Moderador

Mensajes : 2722
Fecha de inscripción : 08/04/2014
Edad : 60
Localización : Santa Ana de Coro

Volver arriba Ir abajo

Re: Blindados de la GNB

Mensaje por nick7777 el Dom 1 Mar 2015 - 3:32



VN-4,
avatar
nick7777

Mensajes : 6024
Fecha de inscripción : 24/02/2014
Localización : justo donde debo

Volver arriba Ir abajo

Re: Blindados de la GNB

Mensaje por nick7777 el Dom 1 Mar 2015 - 4:02



avatar
nick7777

Mensajes : 6024
Fecha de inscripción : 24/02/2014
Localización : justo donde debo

Volver arriba Ir abajo

Re: Blindados de la GNB

Mensaje por nick7777 el Lun 2 Mar 2015 - 2:24

avatar
nick7777

Mensajes : 6024
Fecha de inscripción : 24/02/2014
Localización : justo donde debo

Volver arriba Ir abajo

Re: Blindados de la GNB

Mensaje por nick7777 el Lun 2 Mar 2015 - 2:26

avatar
nick7777

Mensajes : 6024
Fecha de inscripción : 24/02/2014
Localización : justo donde debo

Volver arriba Ir abajo

Re: Blindados de la GNB

Mensaje por DELTA074 el Jue 26 Mar 2015 - 14:39

Voy a tratar de poner varias fotos sobre este tipo de Vehiculo, el cual La Guardia esta esperando un nuevo lote completamente blindado y con algunas correcciones a los anteriores...



Interior del Vehiculo:



Detalle del interior de otro modelo que sirve de Comando

DELTA074

Mensajes : 4439
Fecha de inscripción : 23/12/2014

Volver arriba Ir abajo

Re: Blindados de la GNB

Mensaje por ARMANDODFL el Jue 26 Mar 2015 - 20:51

El vn4 se puede utilizar como transporte de tropa acorazado, montando una ametralladora en su torreta es preferible a estar montado en un tiuna.

ARMANDODFL

Mensajes : 5
Fecha de inscripción : 24/03/2015

Volver arriba Ir abajo

Re: Blindados de la GNB

Mensaje por Cevarez el Jue 26 Mar 2015 - 21:10

Saludos Armandodfl.

Te invito a presentarte en el area de informacion general.

_________________
"Cuando alimenté a los pobres me llamaron santo; pero cuando pregunté por qué hay gente pobre me llamaron comunista"
Helder Camara

"Un pueblo ignorante es instrumento ciego de su propia destrucción."
Simón Bolívar

"El mundo condena el holocausto judio, pero a nadie le importa el holocausto africano de 500 años"
Cevarez

"Hacer la guerra con una Armada sin Aviacion, es como ir a la playa sin sombrilla"
Cevarez
avatar
Cevarez
Admin

Mensajes : 5395
Fecha de inscripción : 24/02/2014

http://defensabolivariana.forovenezuela.net

Volver arriba Ir abajo

Re: Blindados de la GNB

Mensaje por DELTA074 el Miér 22 Abr 2015 - 15:39

ARMANDODFL escribió:El vn4 se puede utilizar como transporte de tropa acorazado, montando una ametralladora en su torreta es preferible a estar montado en un tiuna.
Referente a los nuestros actuales?, no es conveniente,ya que no es completamente blindado, es un vehículo especialmente para disturbios urbanos...Existe un nuevo pedido de estos carros(VN-4) con modificaciones,una de ellas el estar completamente blindado.

Saludos

DELTA074

Mensajes : 4439
Fecha de inscripción : 23/12/2014

Volver arriba Ir abajo

Re: Blindados de la GNB

Mensaje por DELTA074 el Miér 22 Abr 2015 - 16:11


Motor cummin diesel de 6 cilindros EC8235-20
6 velocidades, caja automatica.
Suspension independiente en la 4 ruedas.
Velocidad maxima 115 Km/h
Traccion 4x4
Armamento: Lanzador multiple calibre 38,gas lacrimogeno
Comunicaciones; radio punto apunto,sitema de vigilancia y grabacion por video,radio HF y VHF



Equipos para mantenimiento y restablecimiento del orden publico


La famosa ballena moderna


Interior trasero del VN-4


Volante del VN-4


Sistema de comunicaciones del vehiculo de comando.

DELTA074

Mensajes : 4439
Fecha de inscripción : 23/12/2014

Volver arriba Ir abajo

Re: Blindados de la GNB

Mensaje por DELTA074 el Jue 23 Abr 2015 - 10:18


Vehiculo de comando.


area interna del vehiculo de comando




DELTA074

Mensajes : 4439
Fecha de inscripción : 23/12/2014

Volver arriba Ir abajo

Re: Blindados de la GNB

Mensaje por Chaco el Jue 23 Abr 2015 - 23:12

Mi estimado compatriota DELTA074, muy buenas imágenes de los vehículos utilizados por la GNB antimotines, tenia imágenes del interior de la ballena pero no las encuentro para complementar. 808
avatar
Chaco
Moderador
Moderador

Mensajes : 2722
Fecha de inscripción : 08/04/2014
Edad : 60
Localización : Santa Ana de Coro

Volver arriba Ir abajo

Re: Blindados de la GNB

Mensaje por DELTA074 el Vie 24 Abr 2015 - 10:14

No hay mucho que enseñar, acá puedes ampliarla si quieres detallar algo especifico

DELTA074

Mensajes : 4439
Fecha de inscripción : 23/12/2014

Volver arriba Ir abajo

Re: Blindados de la GNB

Mensaje por DELTA074 el Mar 14 Jul 2015 - 7:50

Este es uno de los nvos VN4,ya modificados y mejorados,completamente blindados para disturbios urbanos y no tan urbanos ni tan disturbios.






Estos son los anteriores,prácticamente la misma forma de carrocería con detalles de materiales,podemos verlo en las ventanas,parachoques


DELTA074

Mensajes : 4439
Fecha de inscripción : 23/12/2014

Volver arriba Ir abajo

Re: Blindados de la GNB

Mensaje por DELTA074 el Lun 25 Ene 2016 - 10:03

Ejercicios practicados por las Redi y las Zonas Operativa de Defensa Integral (Zodi) de las regiones de Oriente, Guyana y Occidente

influencia, desgaste y resistencia.

canalla mediatica:¡uh!

Entusiastas: Eh... Oh ...¡ah!
1+1+...Entonces ¿Cuantos blindados tenemos?
Foto: CEOFANB.

DELTA074

Mensajes : 4439
Fecha de inscripción : 23/12/2014

Volver arriba Ir abajo

Re: Blindados de la GNB

Mensaje por nick7777 el Jue 11 Feb 2016 - 15:18

más de 1300 delta:
avatar
nick7777

Mensajes : 6024
Fecha de inscripción : 24/02/2014
Localización : justo donde debo

Volver arriba Ir abajo

Re: Blindados de la GNB

Mensaje por dager48 el Vie 19 Feb 2016 - 11:08

epa doc como esta por fin lo veo por aqui saludo
avatar
dager48

Mensajes : 223
Fecha de inscripción : 05/03/2014

Volver arriba Ir abajo
